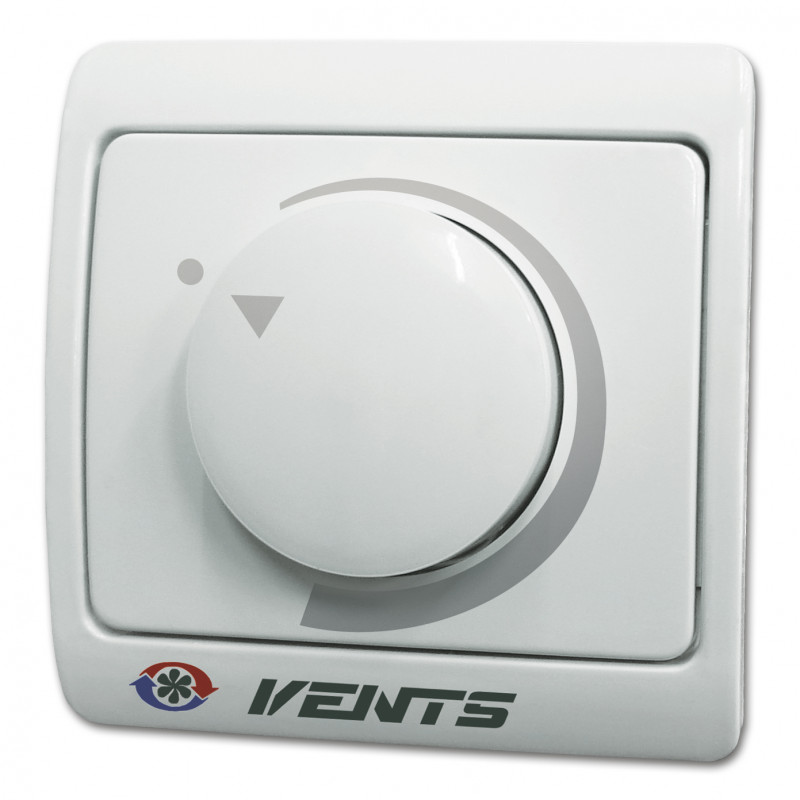

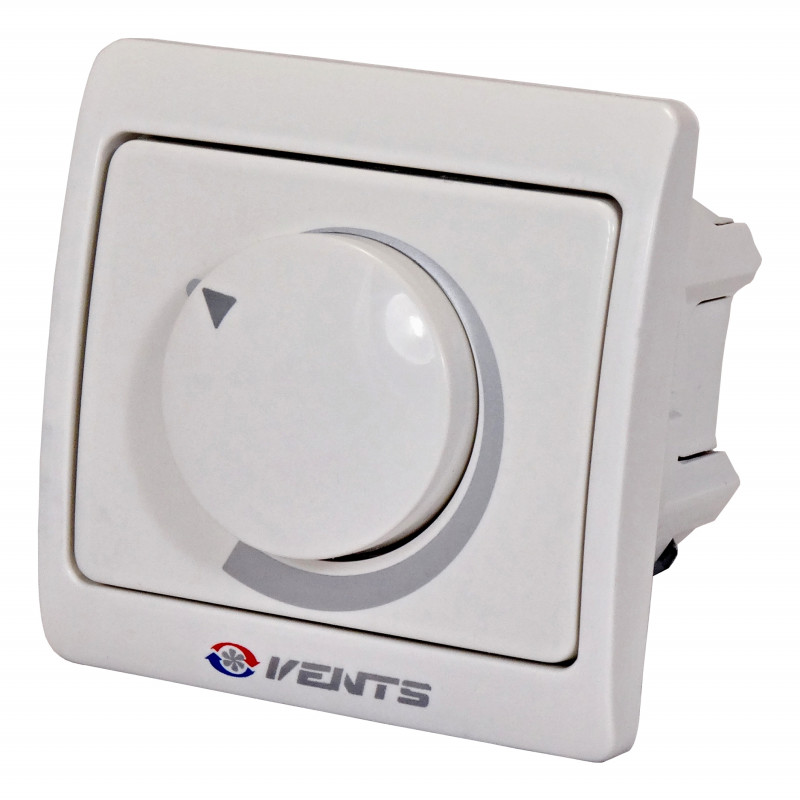

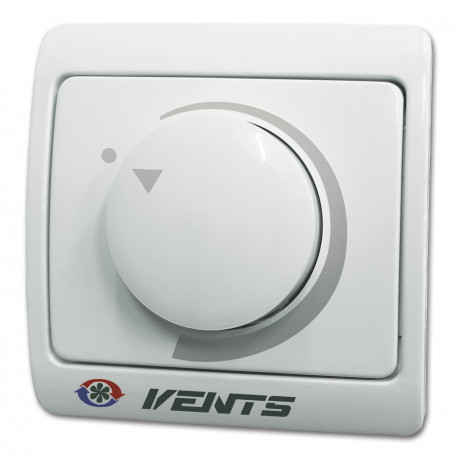

Regulator de turație la ventilatoare până la 400W (1,8A)

Regulator de turație este folosit pentru reglarea modului de viteză la ventilatoare cu putere de până la 400W (1,8A). Mai multe ventilatoare pot fi conectate la un singur regulator în paralel dacă, capacitatea totală să nu depășească 400W. Regulatorul este prevăzut cu siguranță înlocuibilă. Corpul reglulatorului este fabricat din ABS în culoare albă.

Montare

Regulatorul este potrivit pentru montarea în perete (într-o cutie standard, nu este inclus), este proiectat pentru a menține și controla viteza tuturor motoarelor monofazate. Viteza de rotație depinde de reglarea tensiunii de alimentare de la 60 la 230V.

Dimensiuni: 78 x 78 x 63 mm

Conectarea

Conectarea este foarte simplă. Regulatorul demontați în felul următor. Mai întâi scoateți rotița regulatorului, apoi slăbiți piulița și scoateți șaiba. Aceasta va elibera capacul regulatorului pe care îl puteți îndepărta cu ușurință. În interiorul cutiei pentru priză găsiți schema de conectare a regulatorului fig. 2. La regulator conectați dintr-o parte conductorul de fază (220V) la litera "L" iar, prin a doua parte litera "M" îl conectați la poziția necesară la ventilator pe care doriți să-l reglați. Conductorul nul "N" este comun, așa că îl conectați precum la ventilator și la regulator. Pe partea din spate a regulatoruluii mai este rotița de reglare, care folosește la setarea sensibilității potențiometrului principal.
